Tracer Nidek: Remplazar la palanca del pin
Como remplazar la palanca del pin de los trazadores Nidek.
Este tutorial es dificil de realizar, tiene algunos pasos delicados en los que se podrían estropear otras piezas. Ejecútalo bajo tu responsabilidad.

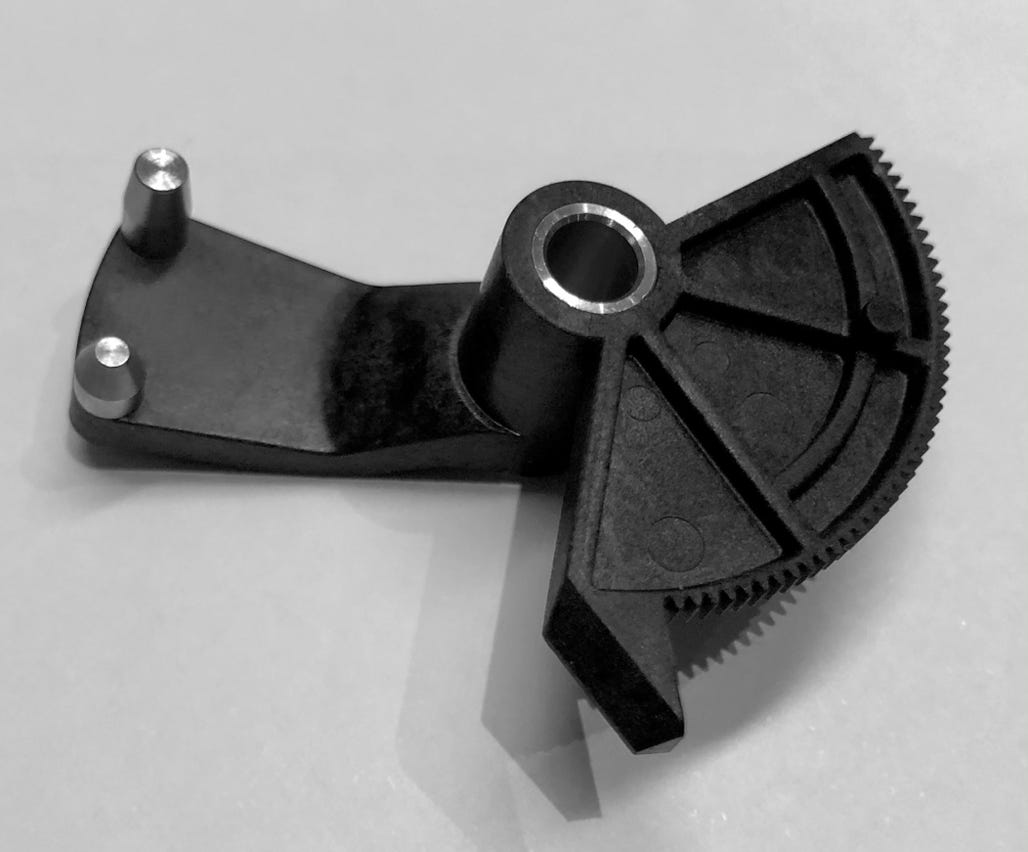

Referencia de la pieza: 0510
Herramientas necesarias:
- Llave Allen 3.0
- Llave Allen 2.5
- Destornillador estrella
PIDE LA PIEZA (652.430.481 / info@jfg.me)
PASO 1: Abrir la tapa de la biseladora
1. Con la llave allen del 3.0 quitar los tornillos allen de la carcasa:

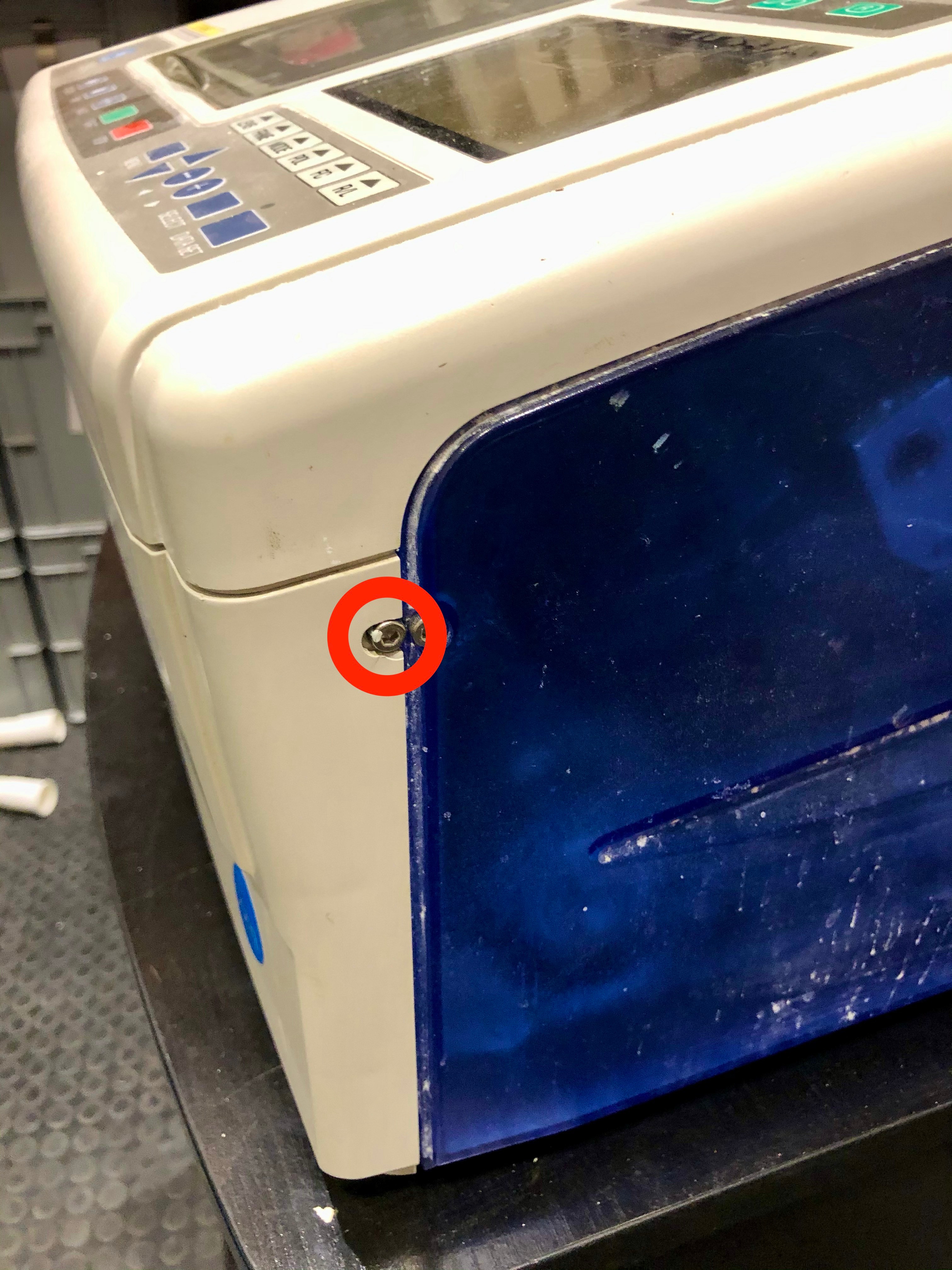

- El tornillo allen delantero de los 2 que hay en el lateral derecho

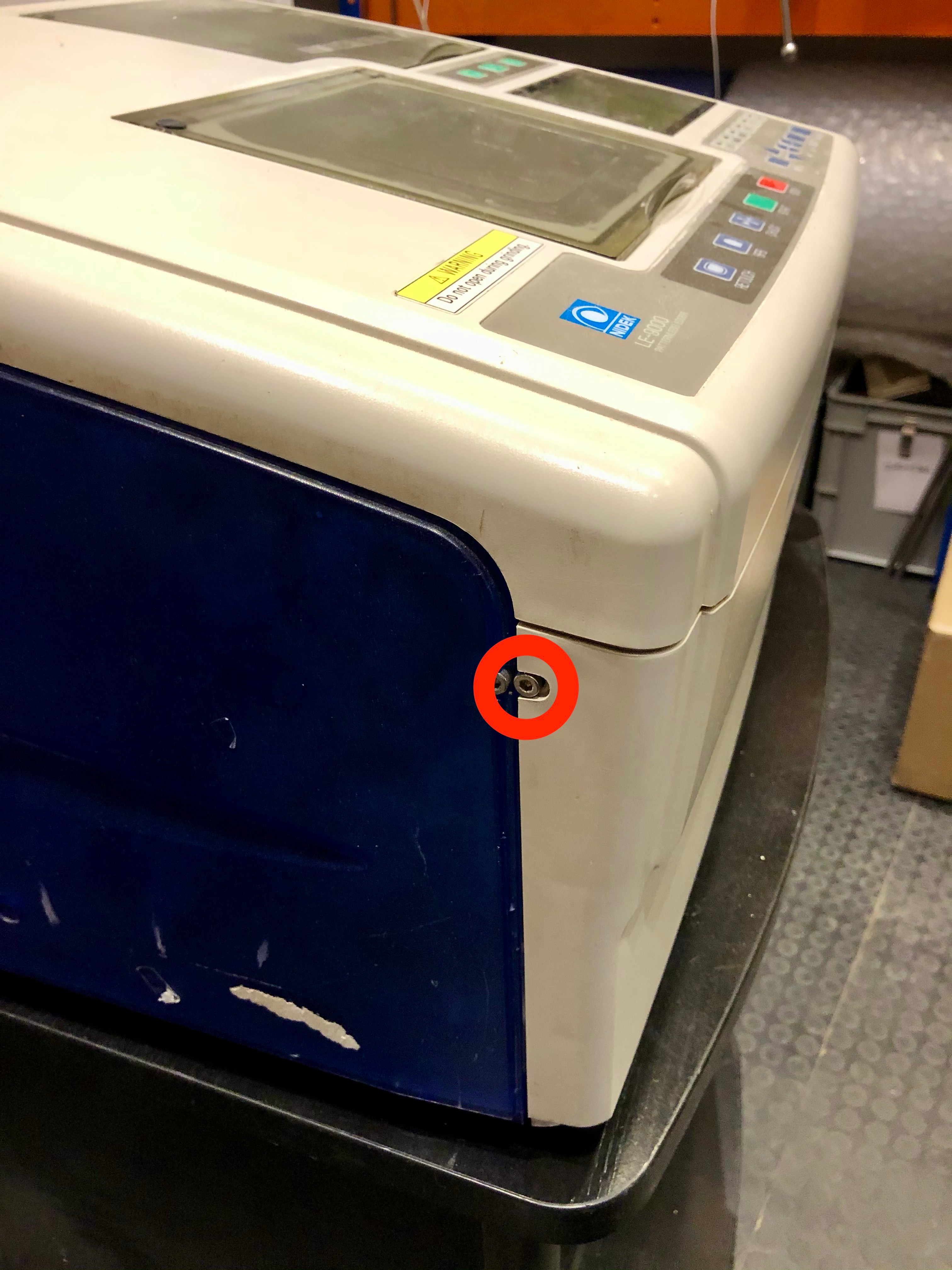

- El tornillo allen delantero de los 2 que hay en el lateral izquierdo (x1)

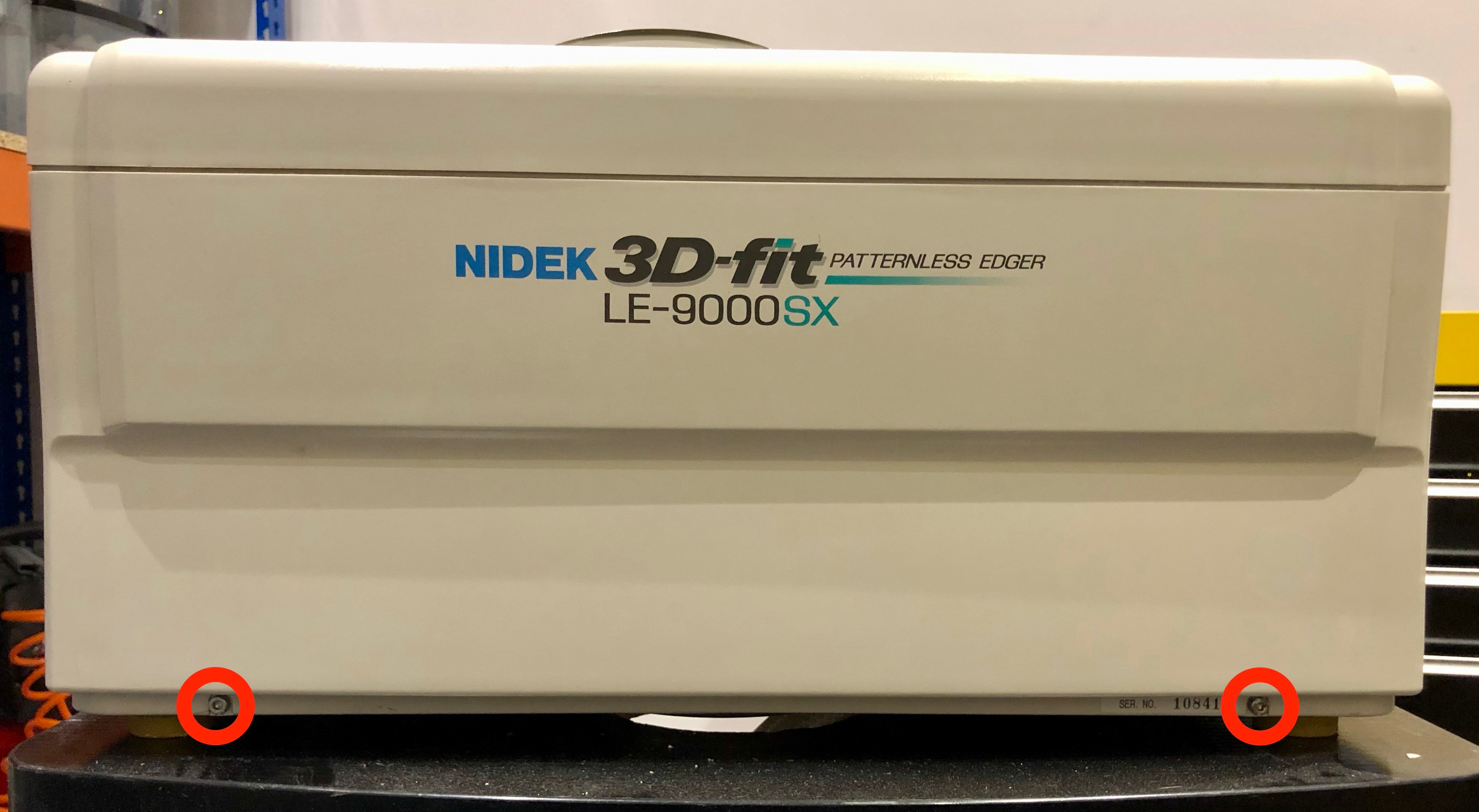

- Los 2 tornillos allen de la parte frontal (abajo)

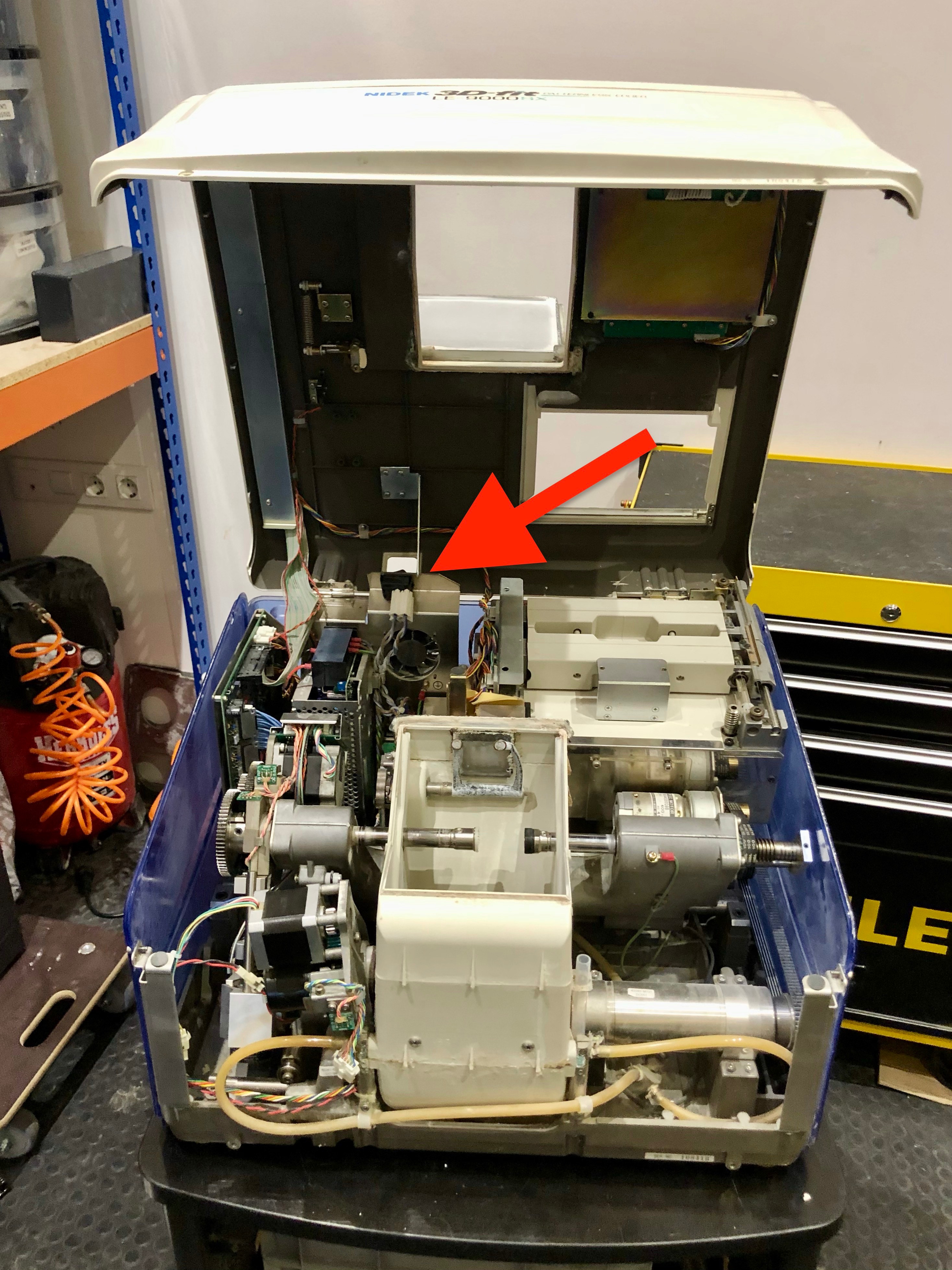

2. Levantar la carcasa hacia arriba (como si fuera el capó de un coche). Al levantarla, la pieza marcada en la imagen hace “clic” y la carcasa se mantiene abierta sin necesidad de sujetarla.
PASO 2: Sacar el trazador del equipo

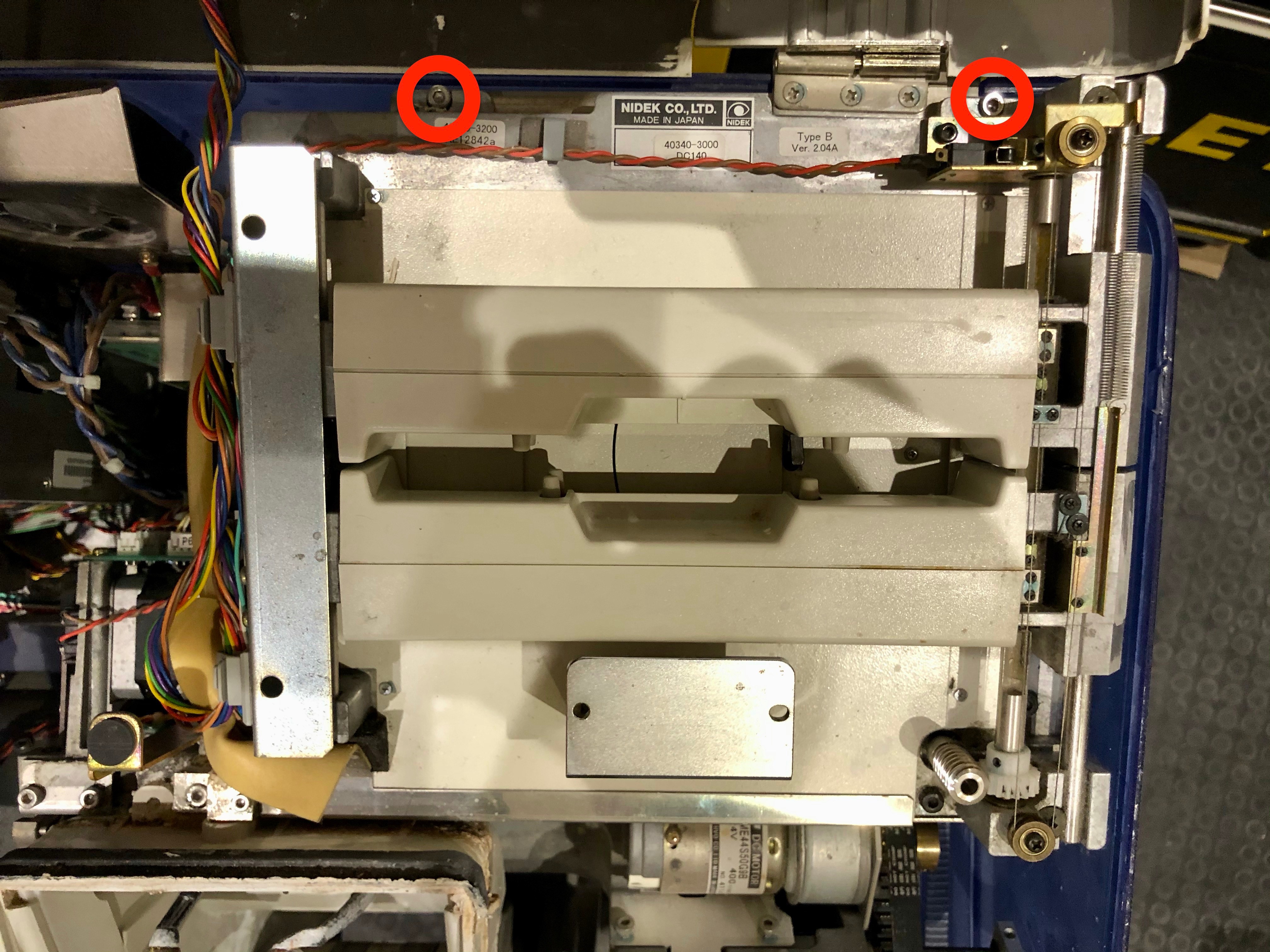

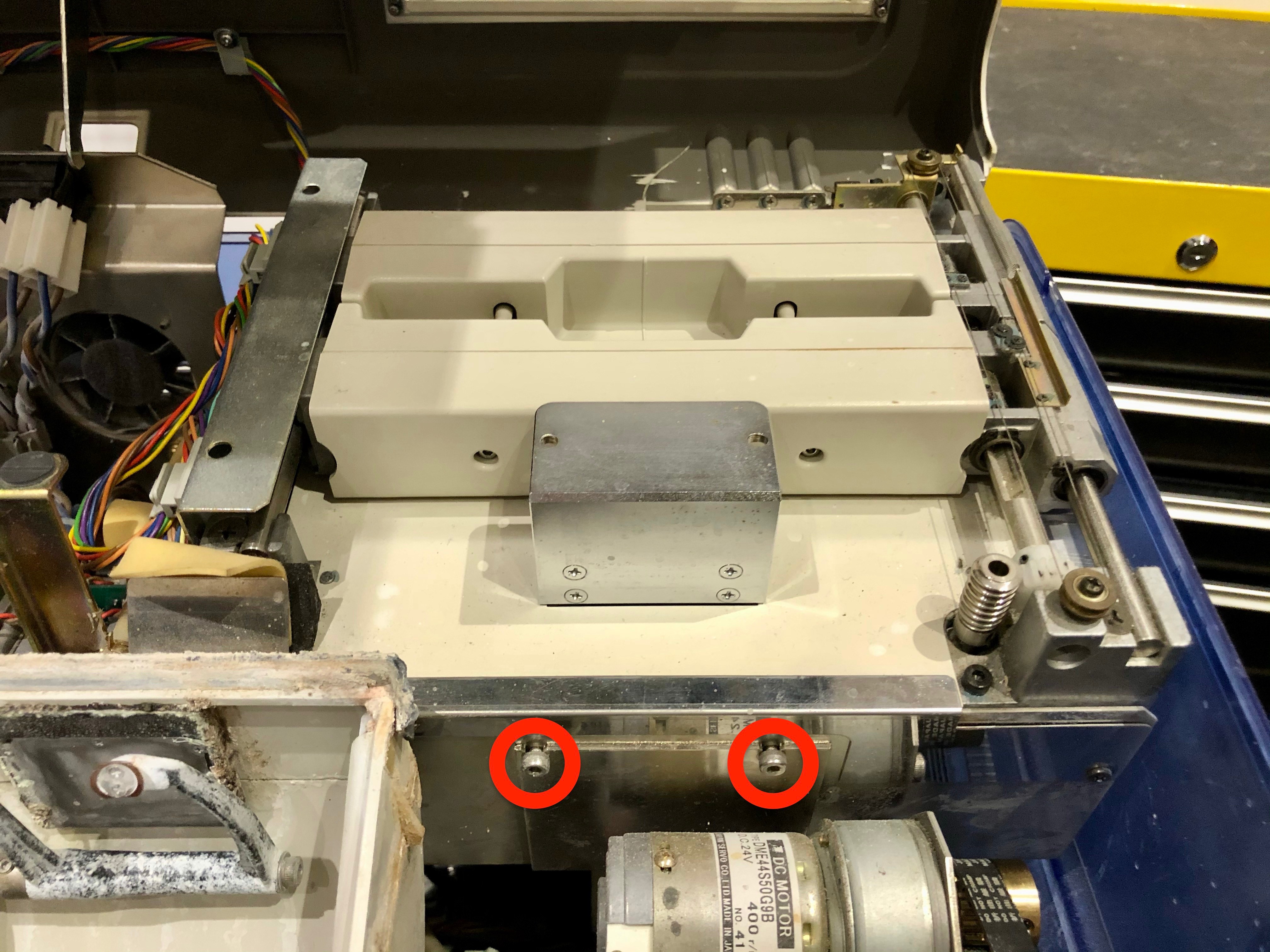

1. Con la llave allen del 3.0 aflojar los 2 tornillos allen de la parte delantera del tracer.
2. Con la llave allen del 3.0 sacar los 2 tornillos allen de la parte delantera del tracer.

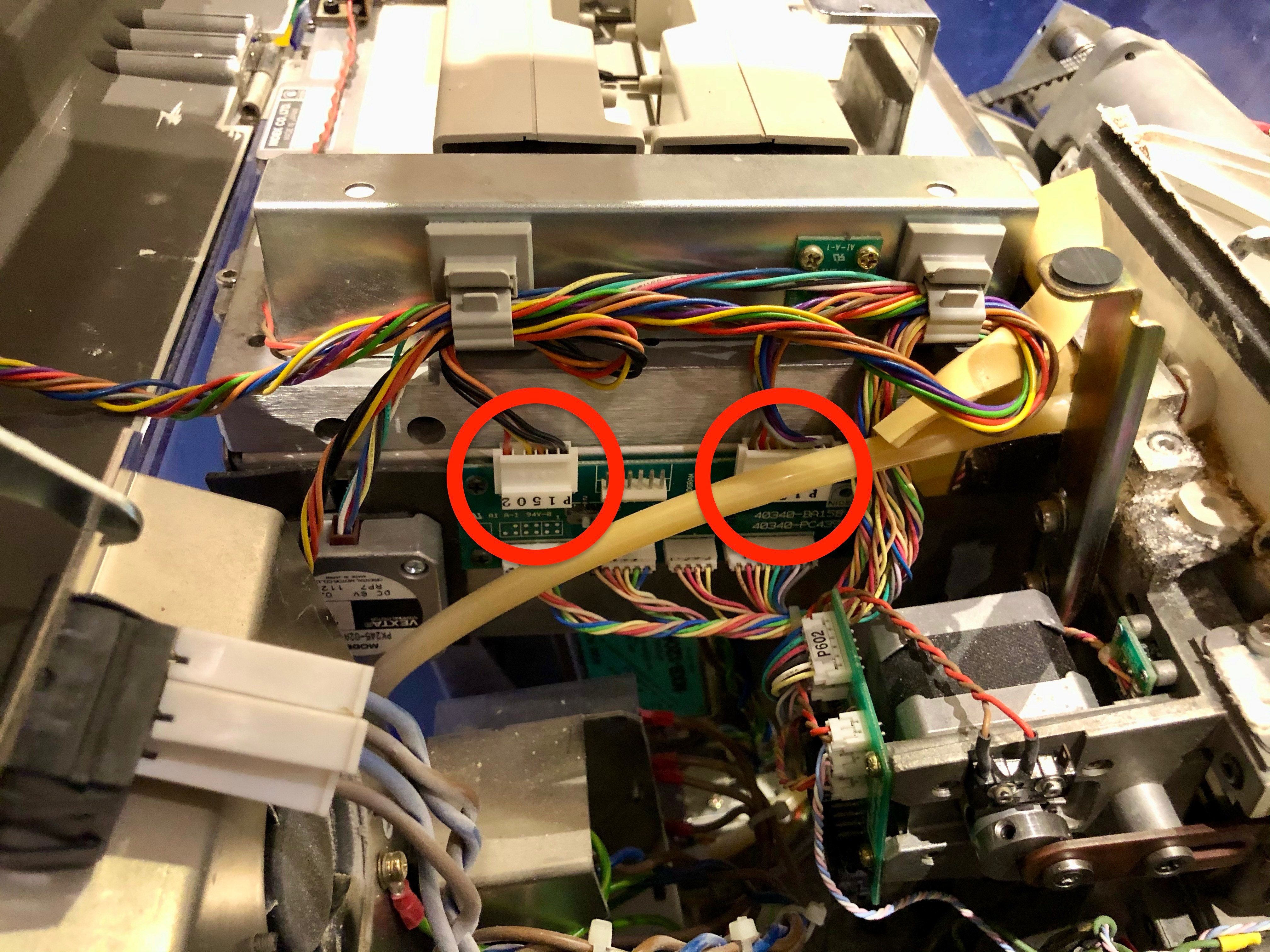

3. Con la mano, desconectar los 2 conectores de la placa de circuito impreso del lateral izquierdo del tracer.
OJO!: No tirar de los cables para desconectarlos!!

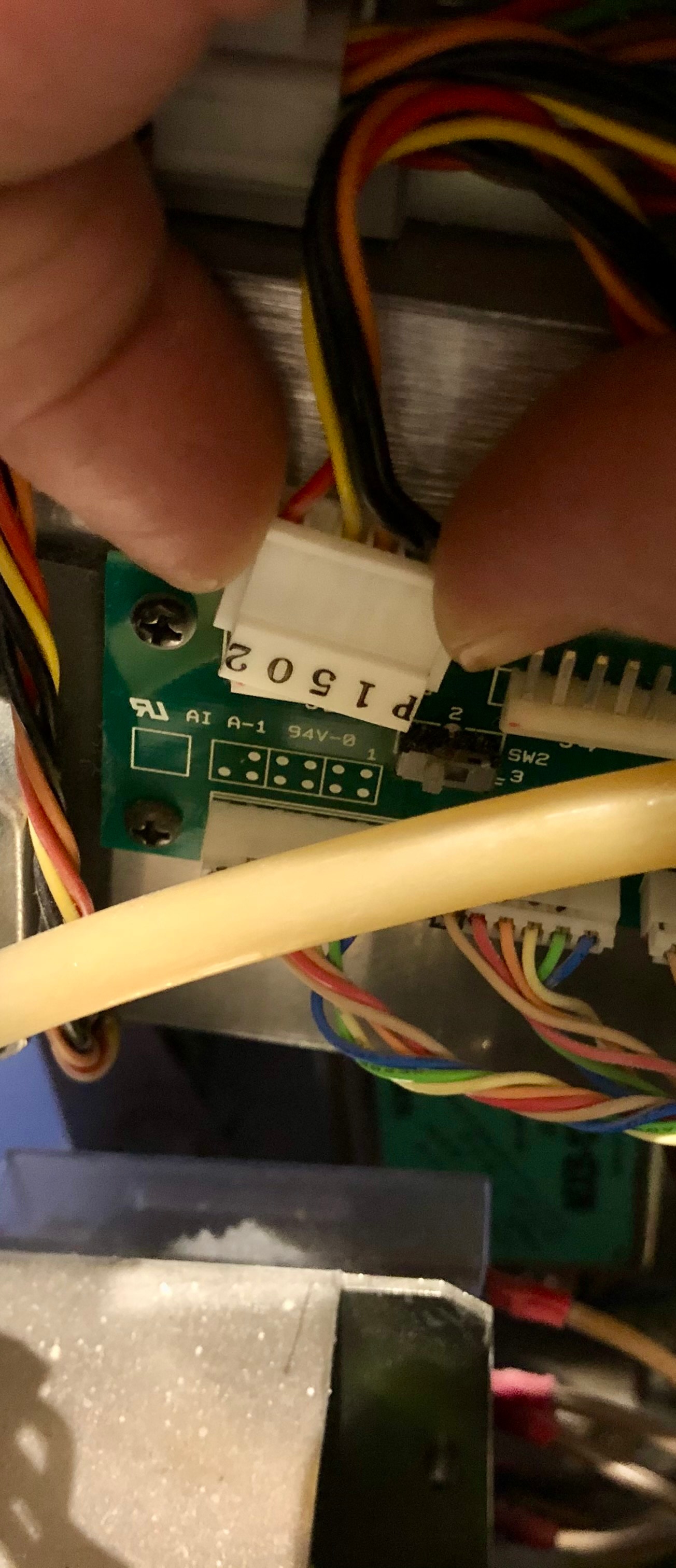

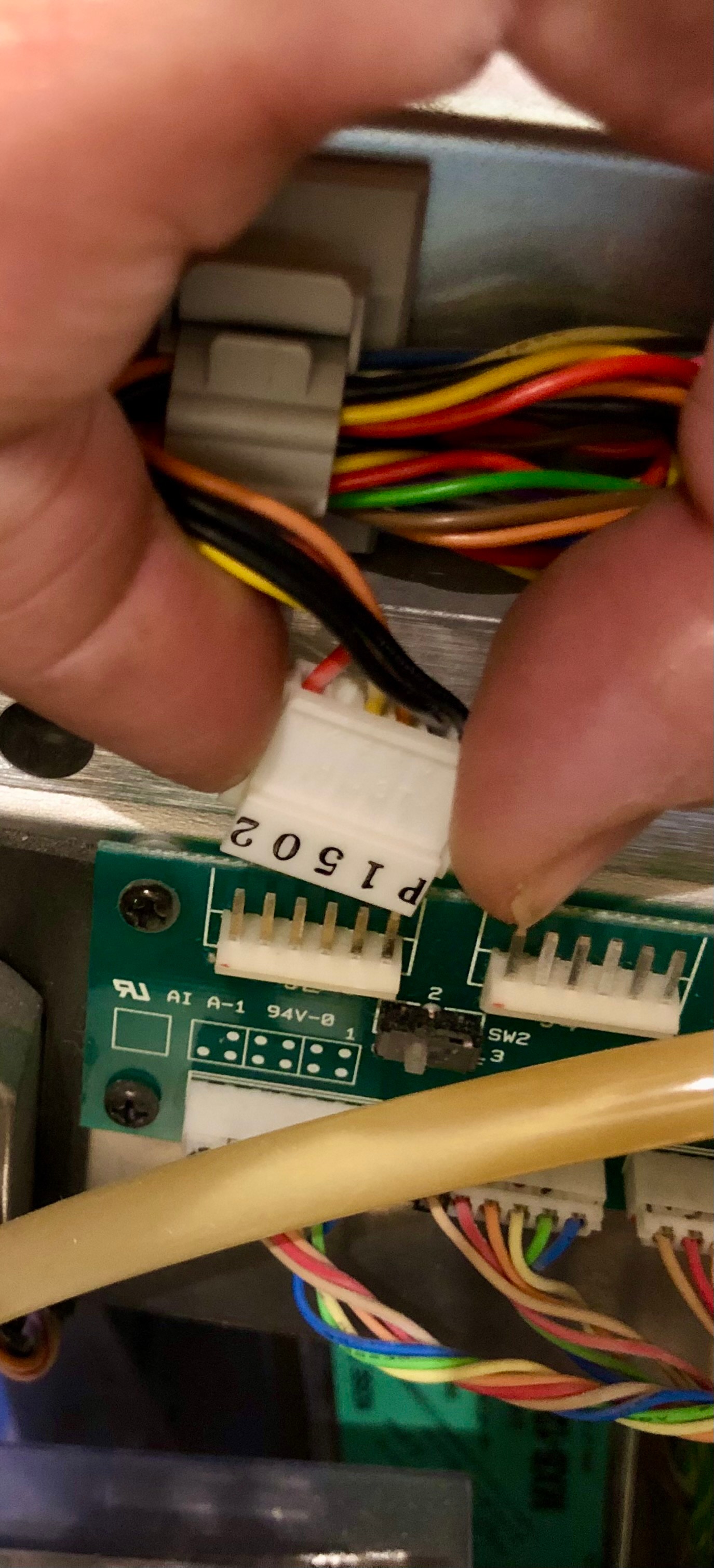

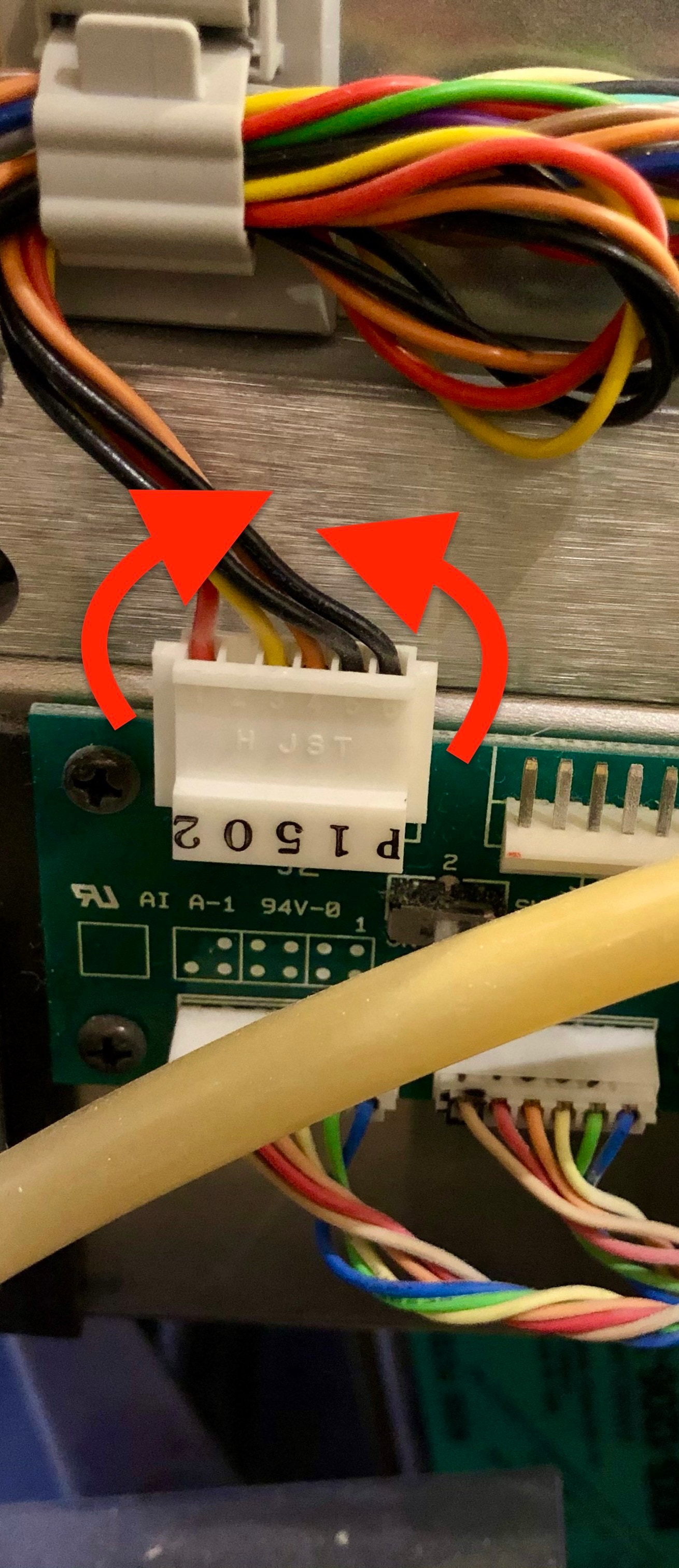

Coger el conector e irlo balanceando un poquito hacia cada lado como se muestra en la imagen hasta que se suelte del conector de la placa.

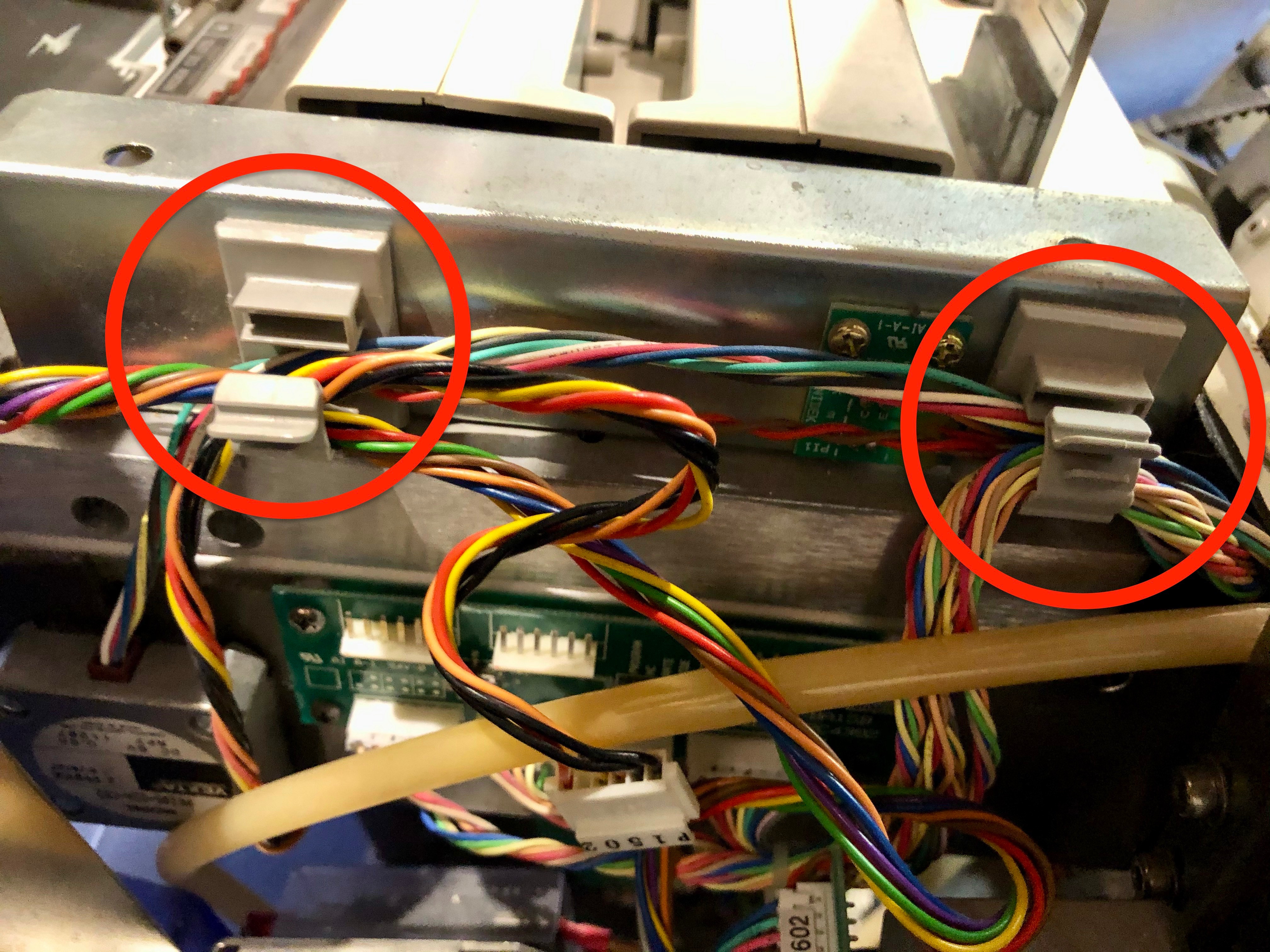

4. Abrir las abrazaderas y soltar los cables de los conectores que hemos desconectado.

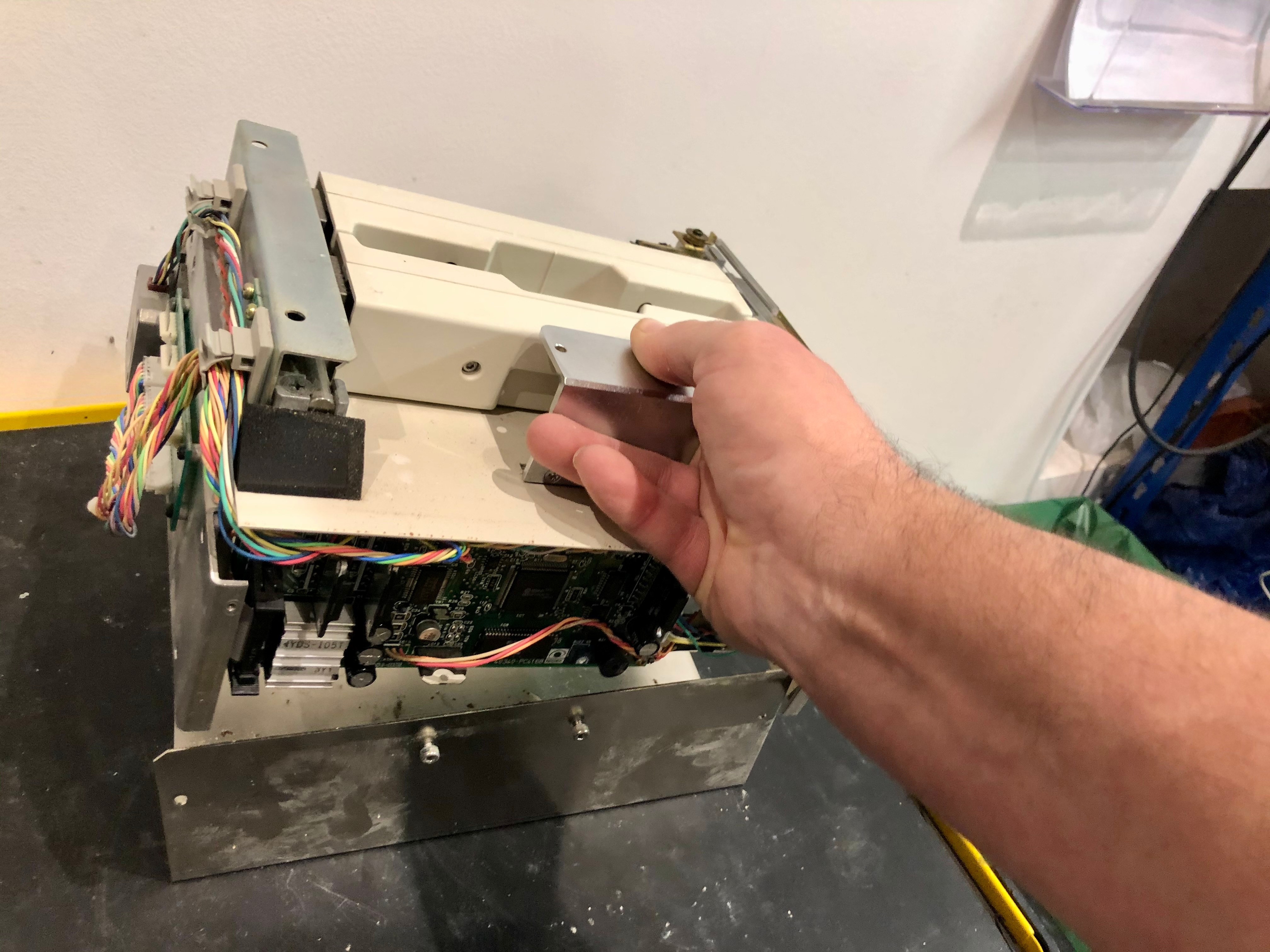

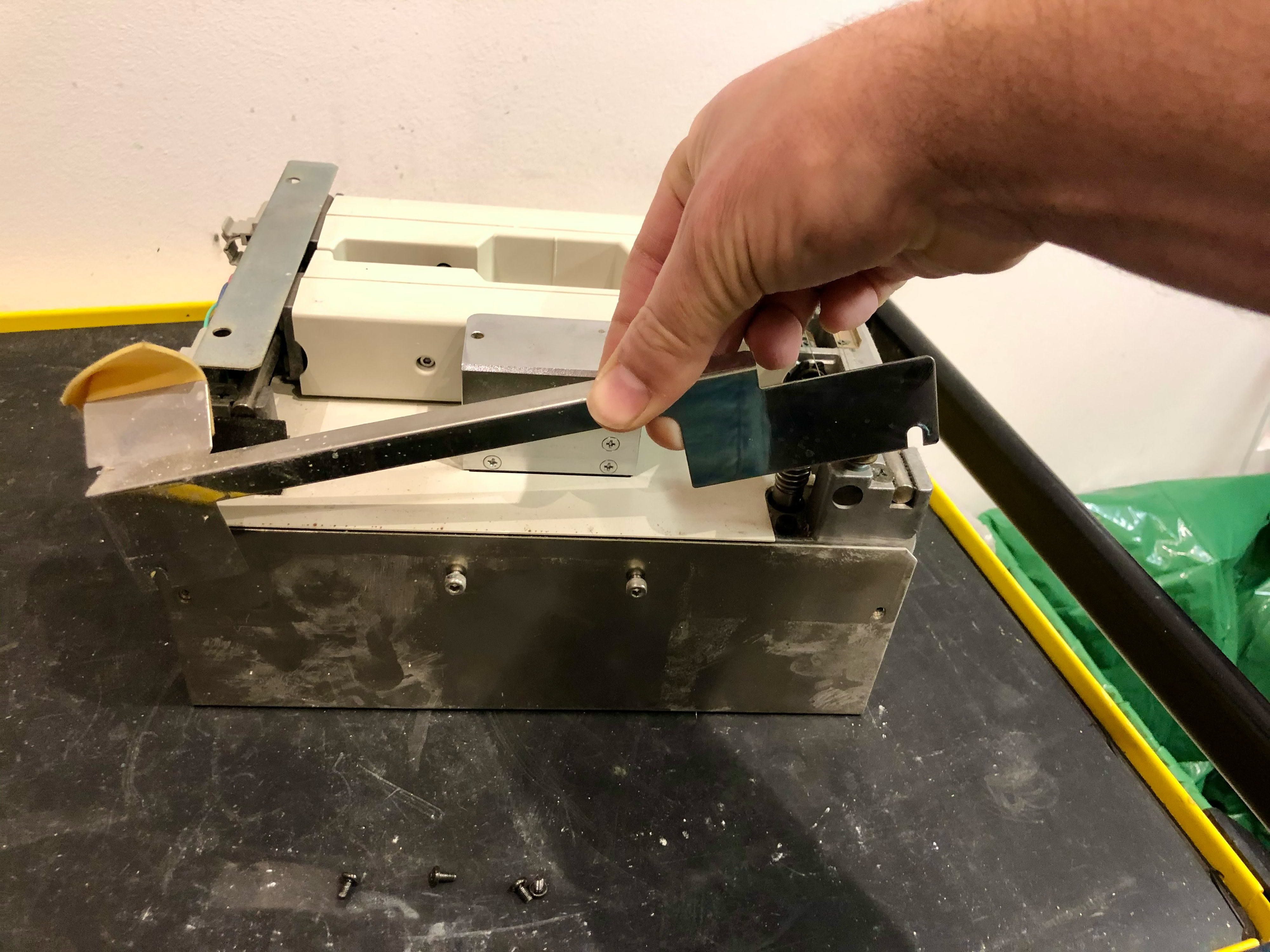

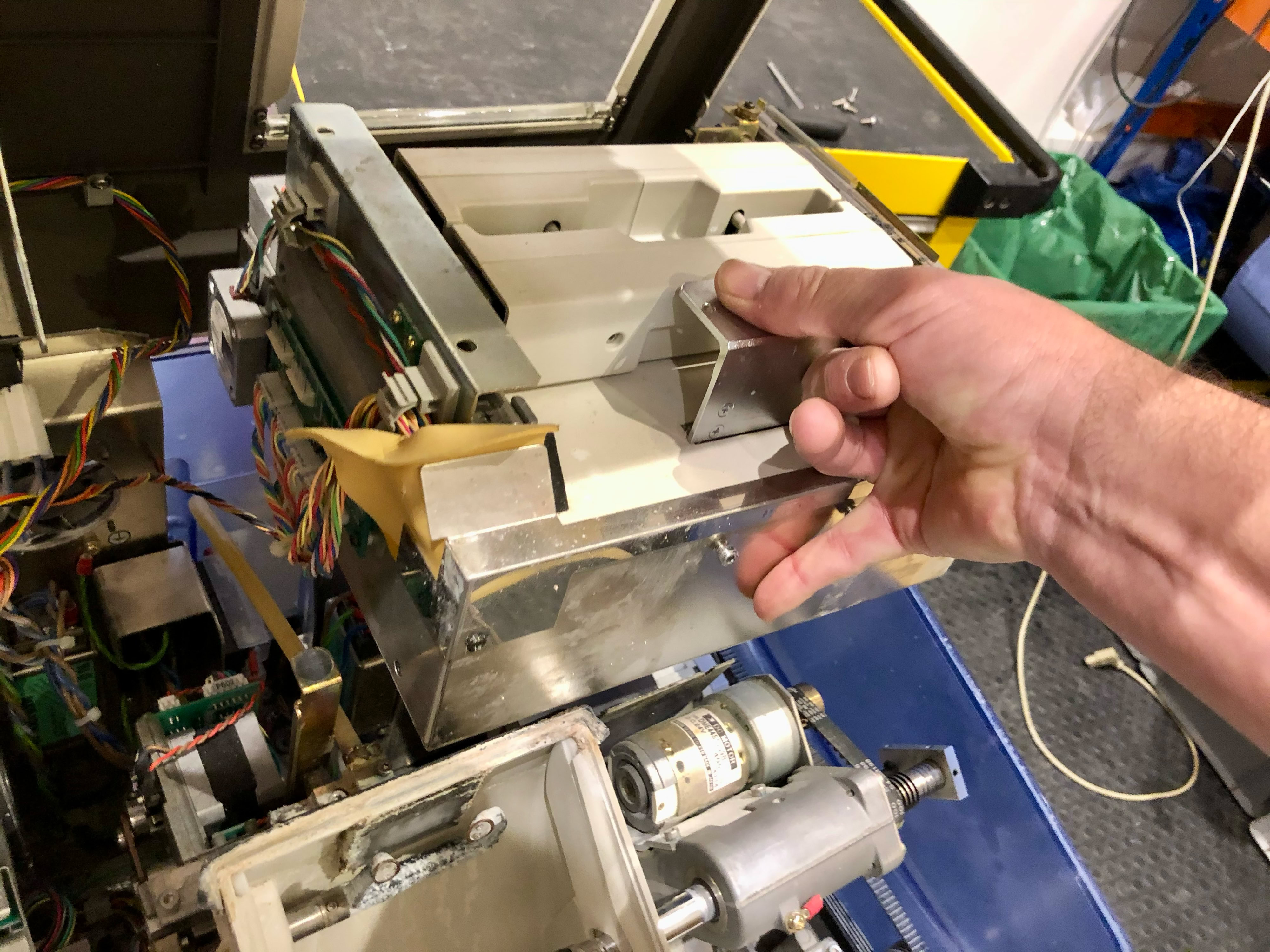

5. Sacar el trazador de la biseladora cogiéndolo por la “L” metálica del soporte magnético de plantillas/talcos.
PASO 3: Abrir el trazador

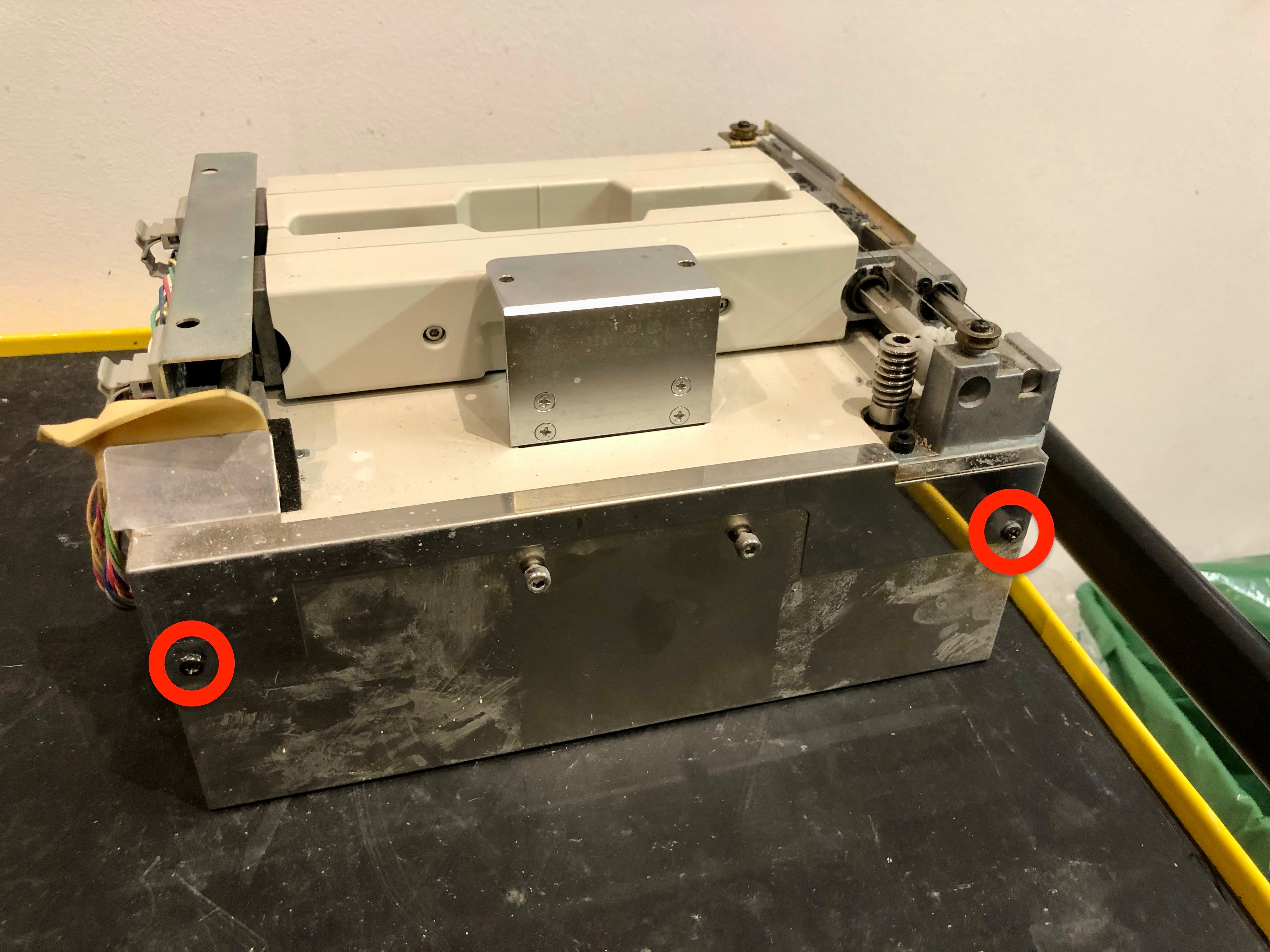

1. Con el destornillador de estrella, quitar los dos tornillos del frontal del trazador

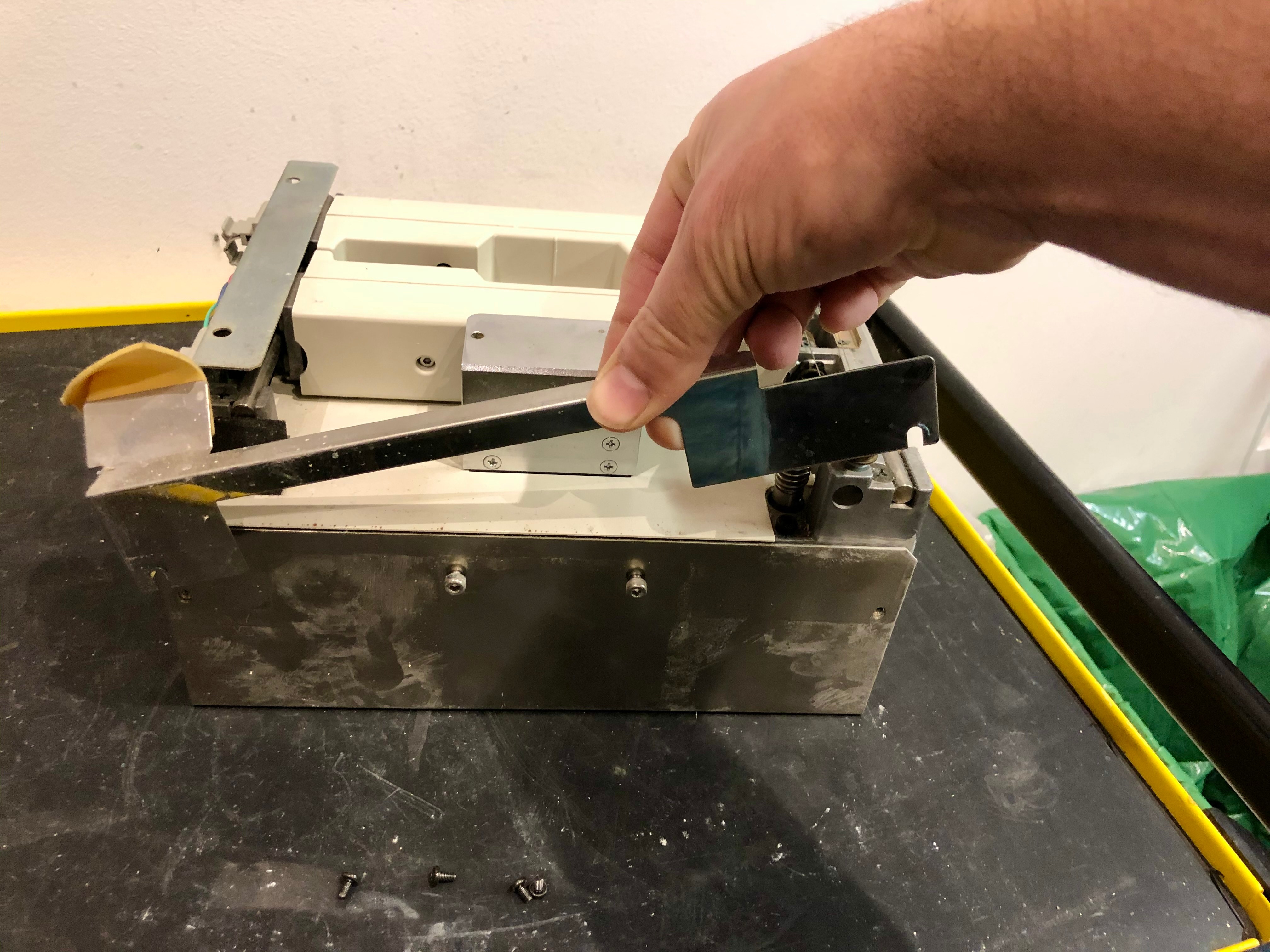

2. Quitar la pieza metálica

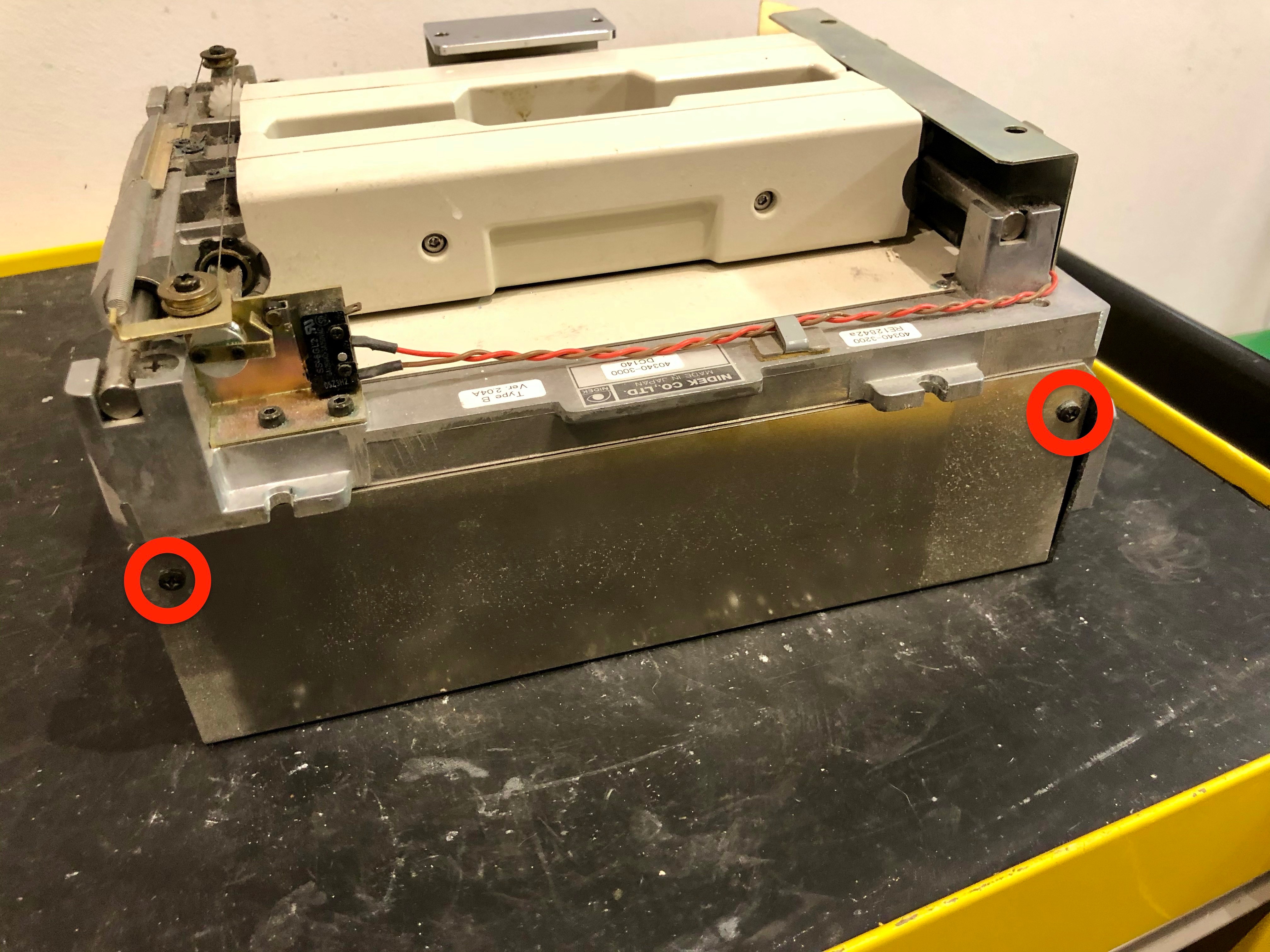

3. Con el destornillador de estrella, quitar los dos tornillos de la parte trasera del trazador
4. Sacar el trazdor de su caja metálica cogiéndolo de la “L” metálica del soporte magnético de plantillas/talcos.

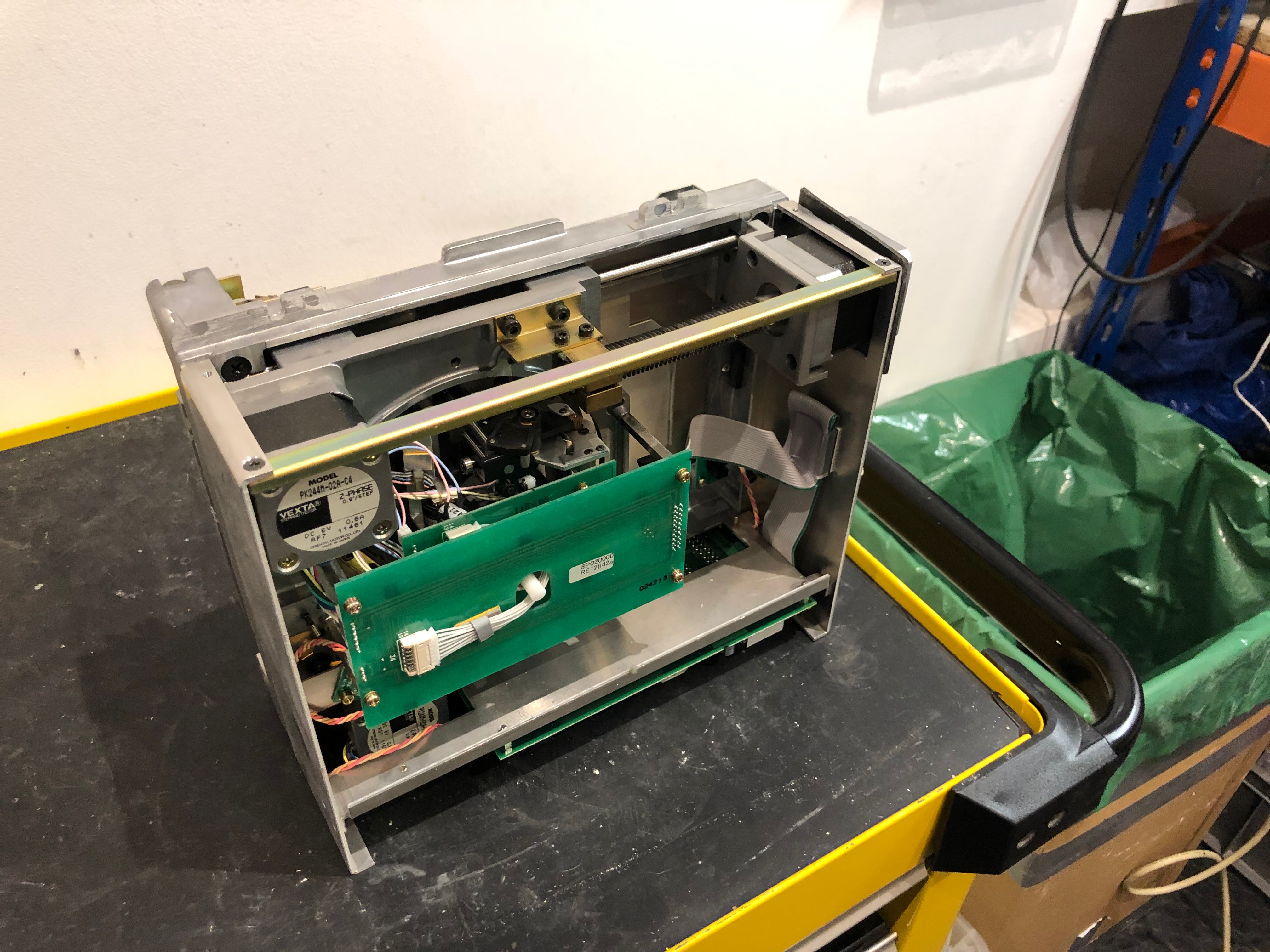

5. Dejar el trazador sobre la mesa en la posición que se muestra en la imagen.
PASO 4: Remplazar la palanca del pin

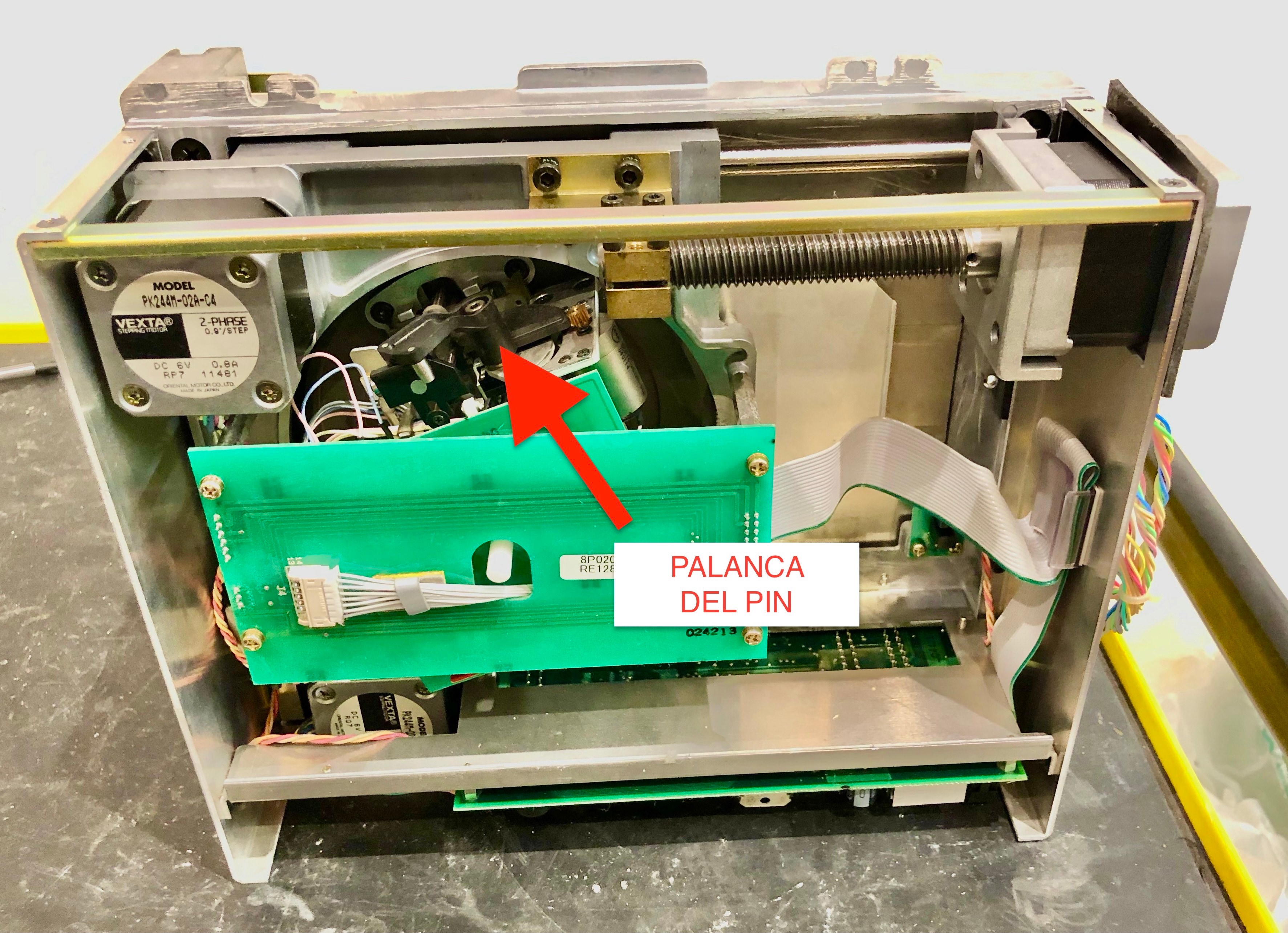

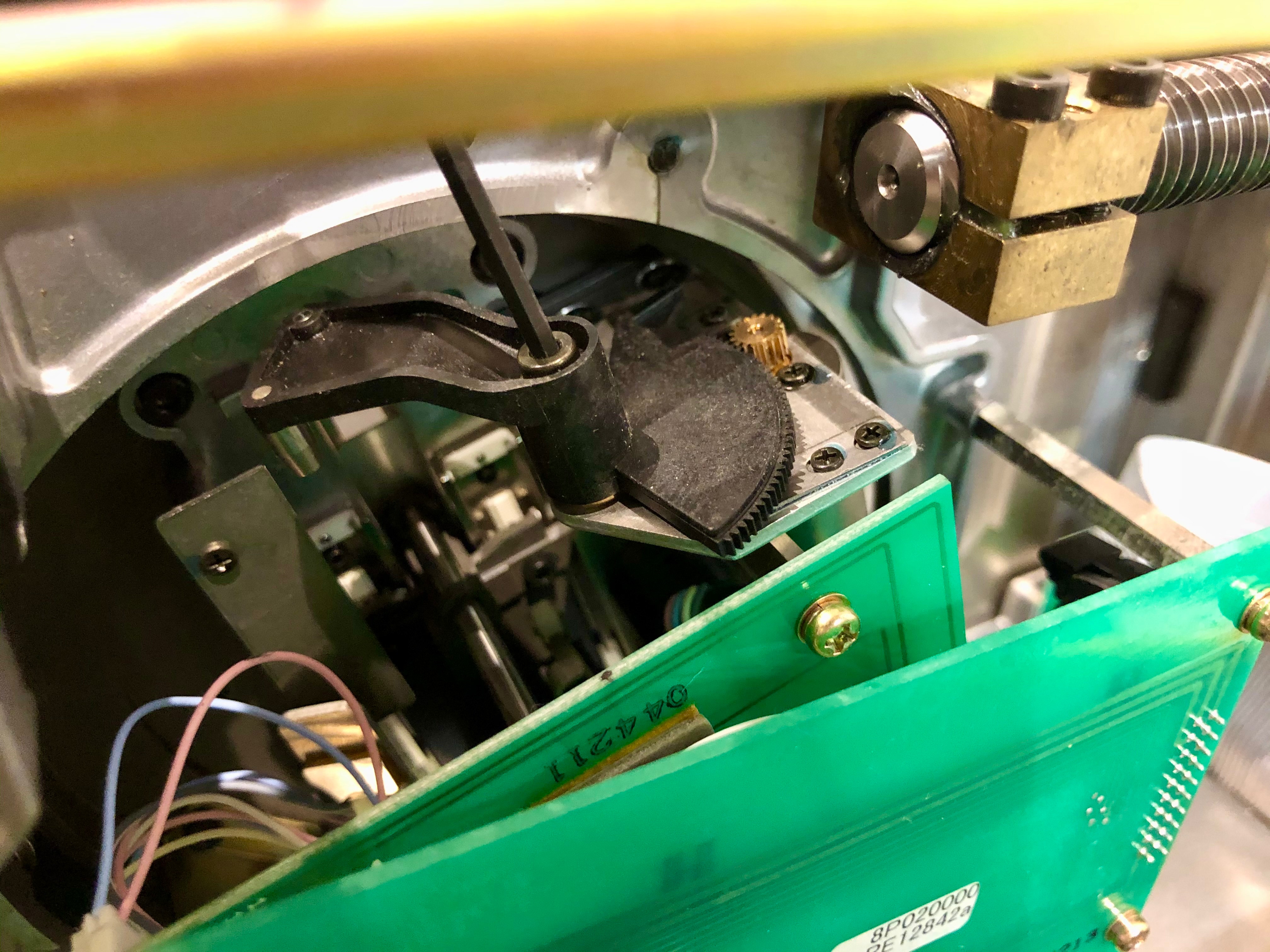

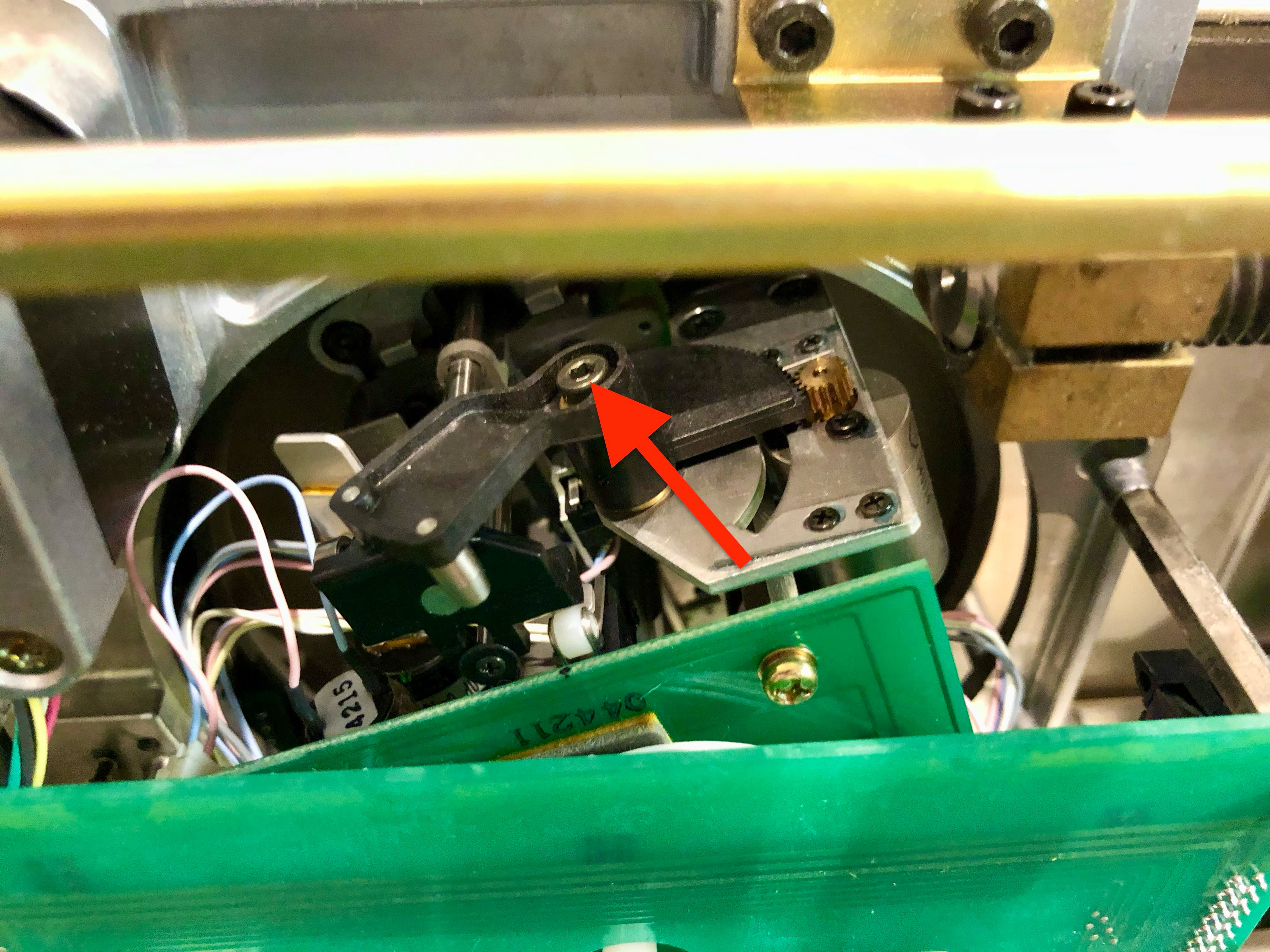

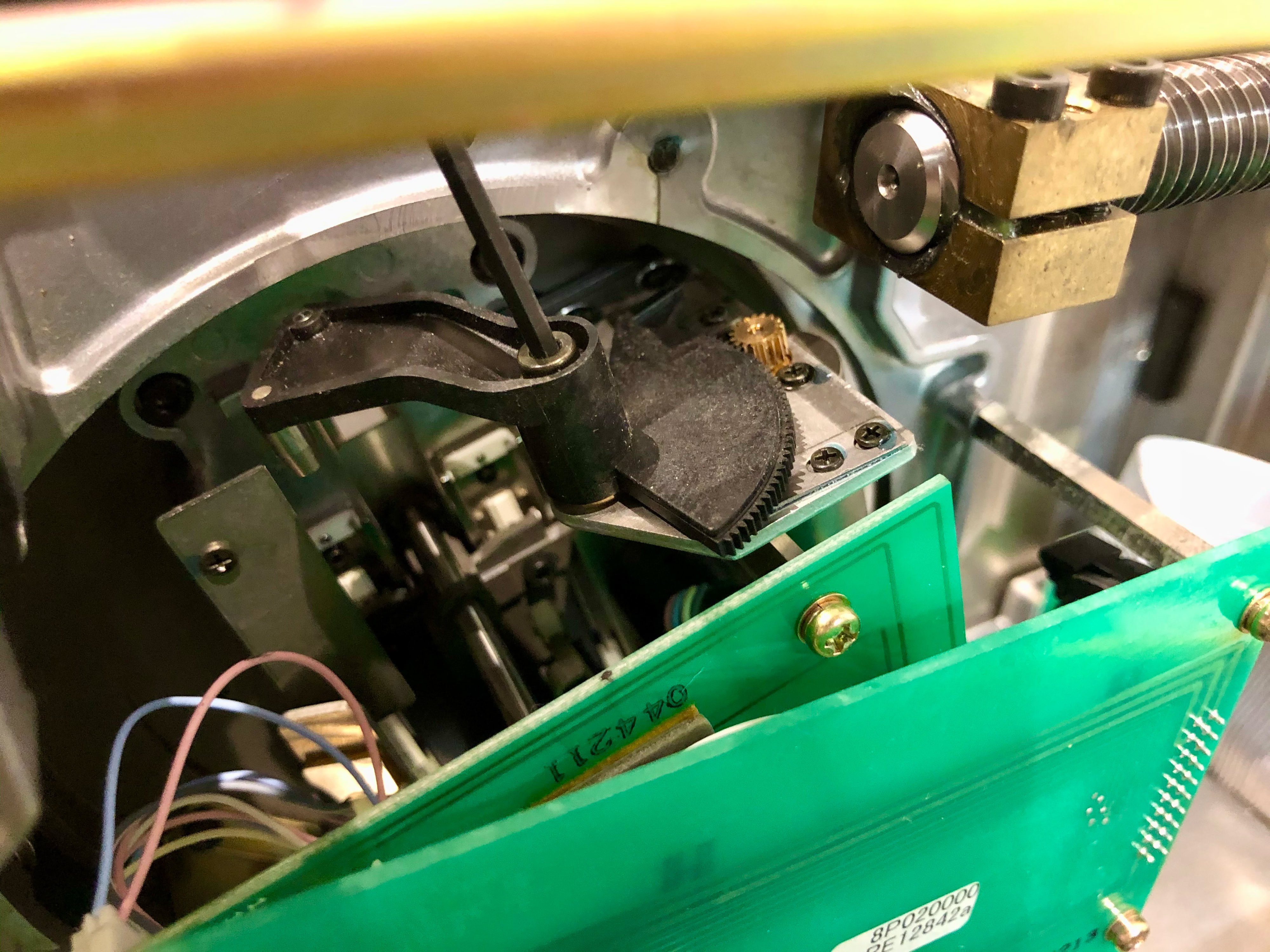

2. Con la llave allen de 2.5 quitar el tornillo allen de la palanca de pin que se indica en la imagen.

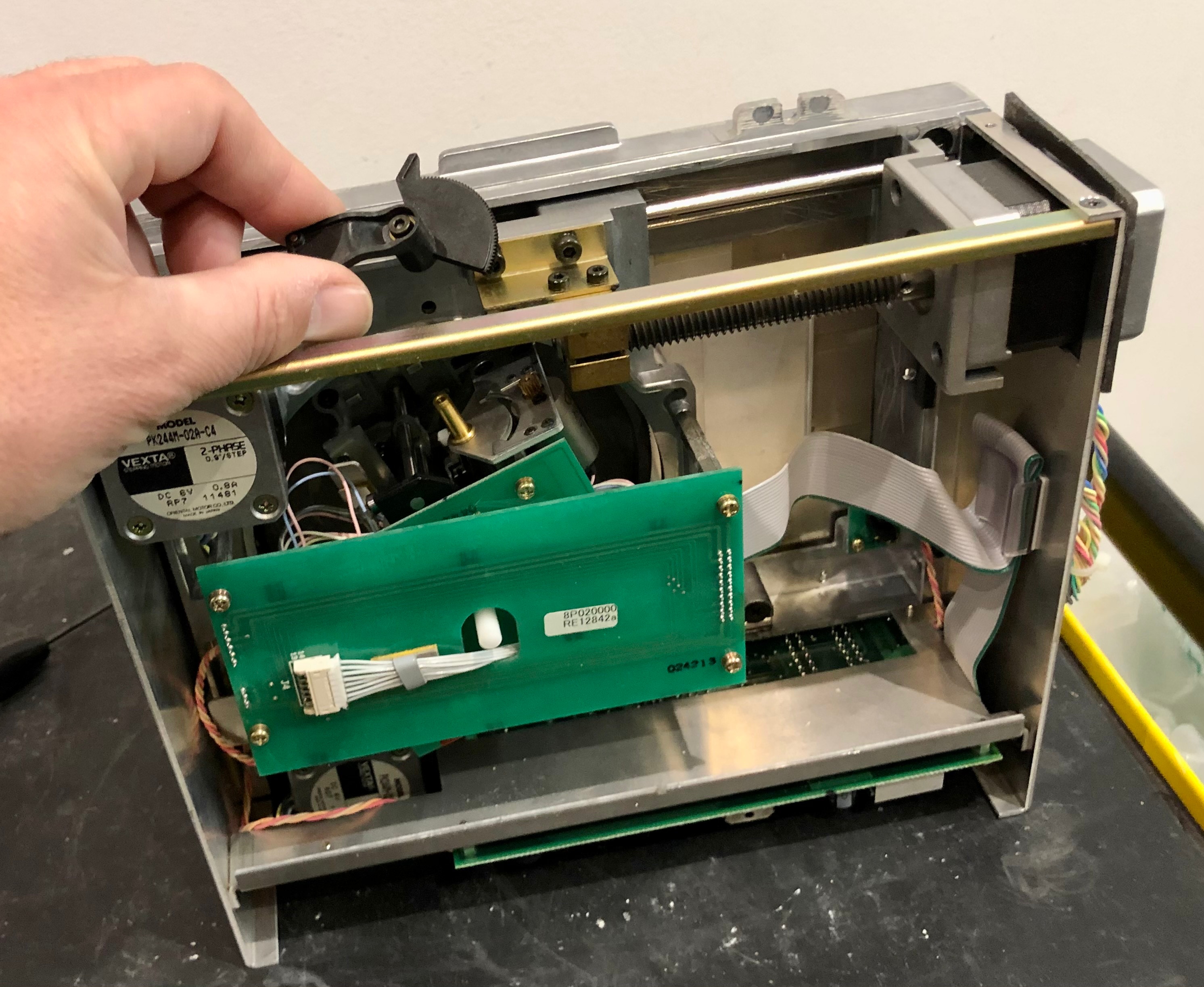

3. Extraer la pieza tirando de ella hacia arriba.

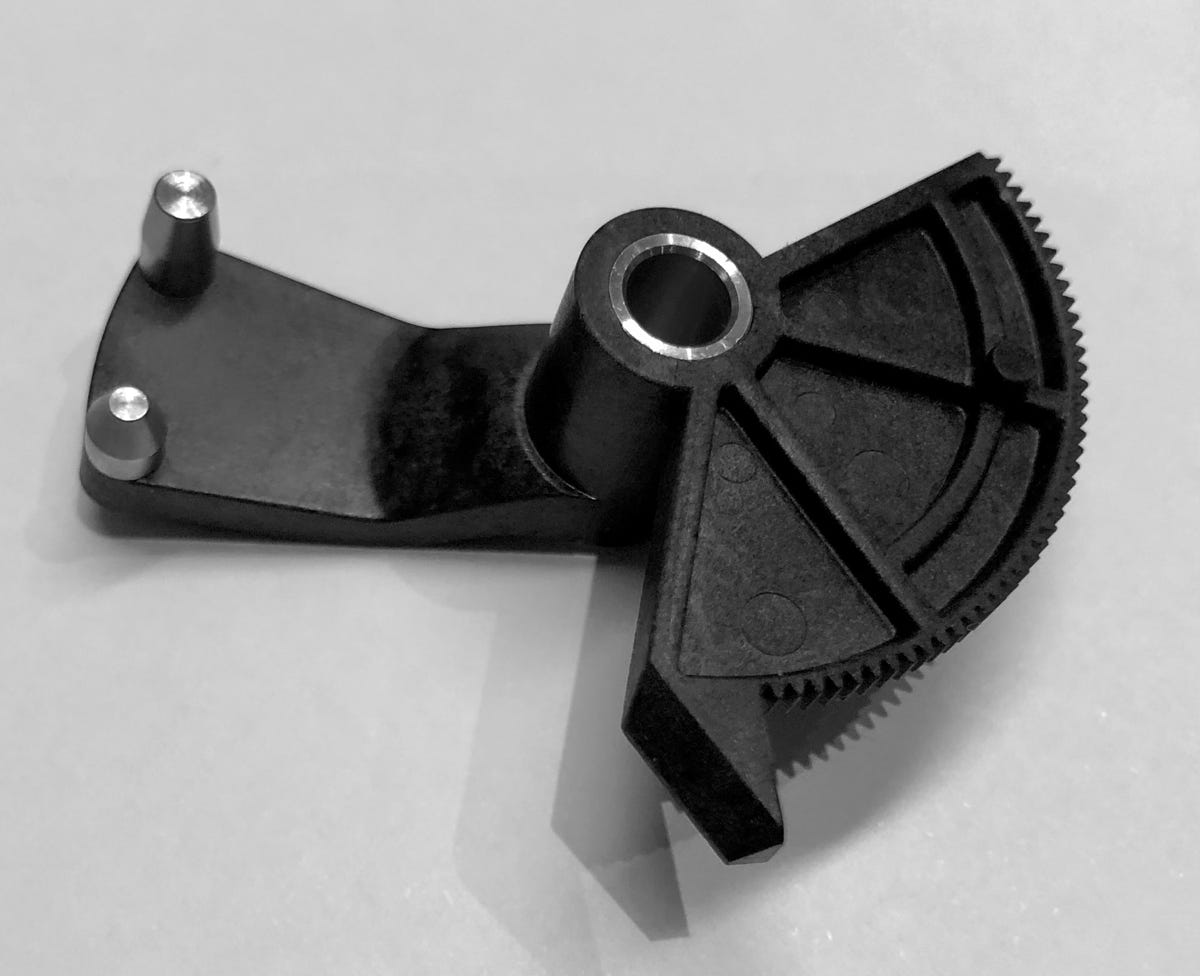

4. Colocar la pieza nueva y volver a montar el equipo siguiendo los pasos en orden inverso.
5. Calibrar el trazador
